一站式VPN性能測試方案全解析

MPLS IP VPN作為運營商核心業務的承載基石，其技術架構決定了性能測試的復雜性：

1. 控制平面：路由隔離核心

● VPNv4地址族：通過RD（Route Distinguisher）將公網路由轉化為全局唯一VPN路由，實現地址空間隔離；

● RT（Route Target）機制：基于BGP擴展團體屬性，通過Export RT和Import RT實現VPN路由策略的精確控制；

● MP-BGP路由反射：通過路由反射器實現VPN路由的高效分發，避免全連接問題。

2. 轉發平面：標簽分配協議

● 內層標簽：內層標簽由MP-BGP通過Labeled VPNv4路由分發，實現VPN實例標識；

● 外層標簽：外層標簽通過LDP(標簽分發協議)或RSVP-TE(流量工程)分配，建立公網傳輸路徑。

正是這種獨特的控制與轉發架構，使得MPLS IP VPN在實現多租戶隔離的同時，保持了轉發高性能，但同時也帶來了獨特的測試挑戰。

隨著各類新型網絡業務發展，用戶對高質量的跨地域業務需求日漸提高。在數通網絡領域，高端路由器作為骨干網、數據中心互聯等核心場景的關鍵設備，其VPN性能表現非常重要，直接影響諸如企業間跨地域通信、金融交易和商務通信、高清視頻會議、工業控制數據等關鍵業務的穩定性、安全性與效率，因此 VPN 性能測試成為高端路由器測試體系中不可或缺的核心環節。高端路由器必須具備穩定的 VPN 處理性能，才能確�？缇W(wǎng)絡業務的無縫銜接與安全隔離。

同時VPN性能測試也面臨多重技術挑戰：高帶寬場景線速轉發（如 100G/400G 端口以及以后的800G/1.6T端口）、不同協議封裝格式的測試場景、大規模并發下設備穩定性，進一步提升了測試的復雜度與專業性，對測試環境搭建、測試工具精度均提出了極高要求。

1. 路由性能：測量從路由更新到轉發平面生效的時延，包括：

■  路由收斂能力：百萬級VPN路由收斂時路由器CPU\內存資源占用率以及控制平面穩定性

■  轉發表項生效能力：FIB表、路由表更新耗時

2. 路由規模承載能力：

■  每VRF路由條目容量驗證

■  VRF實例數量極限測試

■  路由振蕩場景下的穩定性

1. VPN隔離能力：驗證不同VPN實例間的流量隔離效果

2. QoS策略有效性：

■  混合業務流量（語音、視頻、數據）的QoS保障

■  跨VPN的帶寬保障

■  擁塞控制算法準確性

● 難以模擬大規模VPN、路由以及路由振蕩場景；

● 10G\50G\100G等多種端口速率需要全面涵蓋，測試工作量驟升；

● 混合業務流量以及混合包長流量仿真。

針對上述挑戰，信而泰測試儀提供以下解決方案：

支持大規模VPN路由仿真能力，支持基于MPLS LDP、SR\SRv6、EVPN、等多種協議平面的L2\L3VPN仿真。單端口可生成10萬+ VPN路由，支持使用智能腳本控制路由振蕩和拓撲變化，精確測量路由收斂時間。

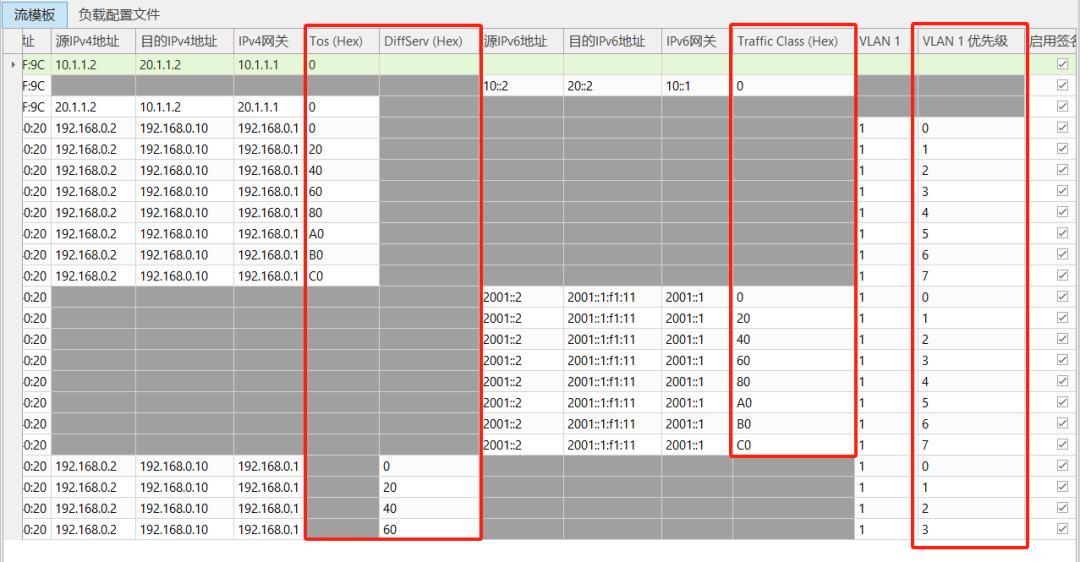

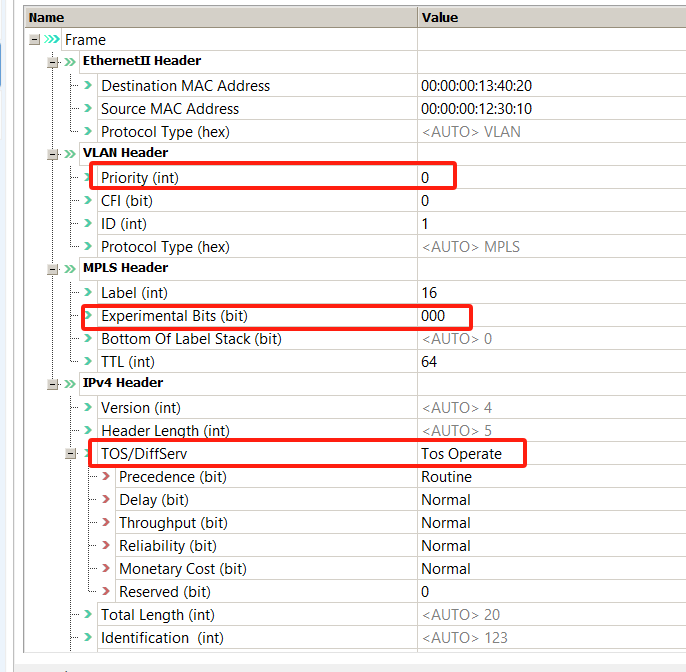

流量能力：支持發送固定幀長和iMIX混合幀長流量，同時支持VLAN/IPv4/IPv6/MPLS等多種優先級標記，提供細粒度的VPN級性能統計。

測試結果可視化：提供端口級以及Stream級的實時流量吞吐、時延、丟包率統計，生成直觀的端到端質量分析報告，快速定位測試中的各種問題。

搭建簡化的測試場景，在一對端口上模擬測試1000個MPLS IP VPN，每VPN通告100條VPNv4路由，并震蕩其中10%路由。發送iMIX流量驗證VPN轉發能力。

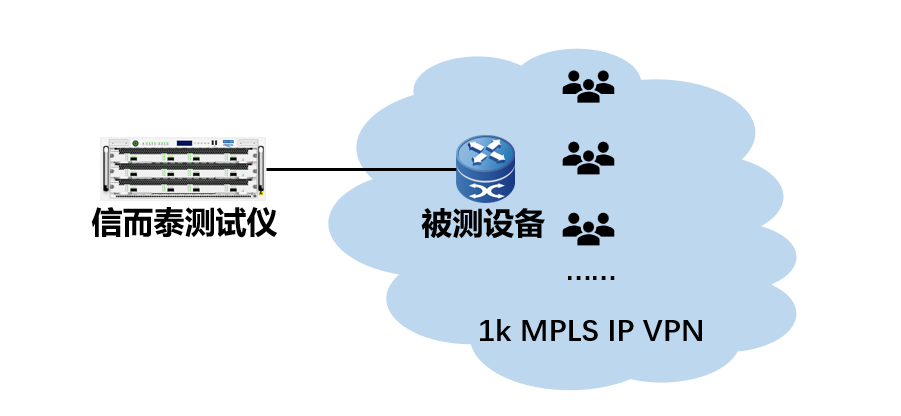

測試拓撲：

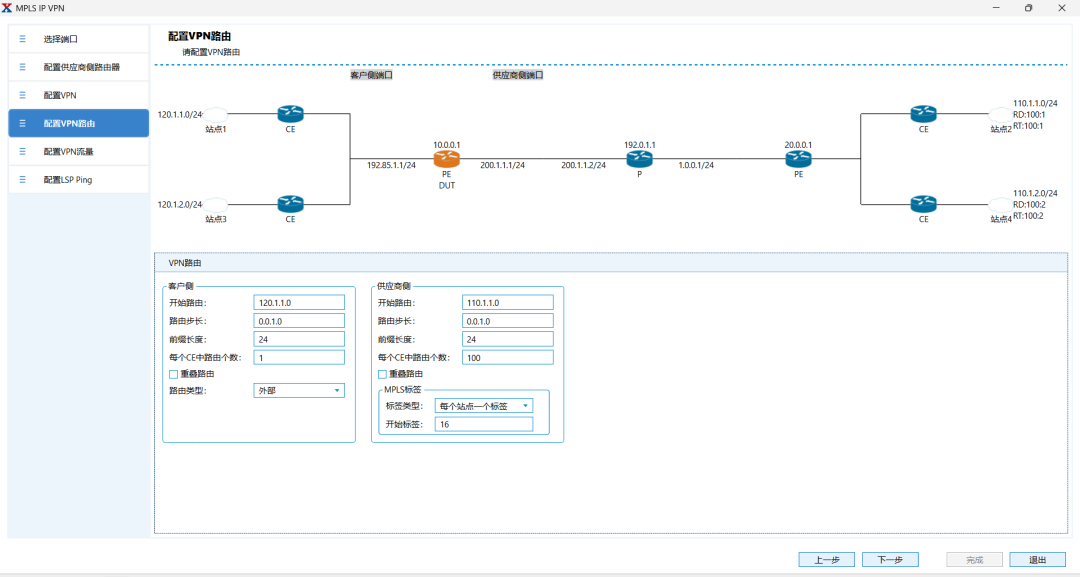

測試步驟：

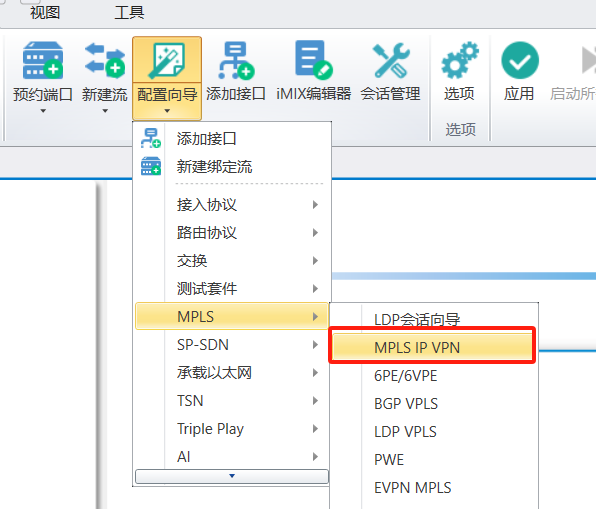

Step-1.運行MPLS IP VPN向?qū)В?/P>

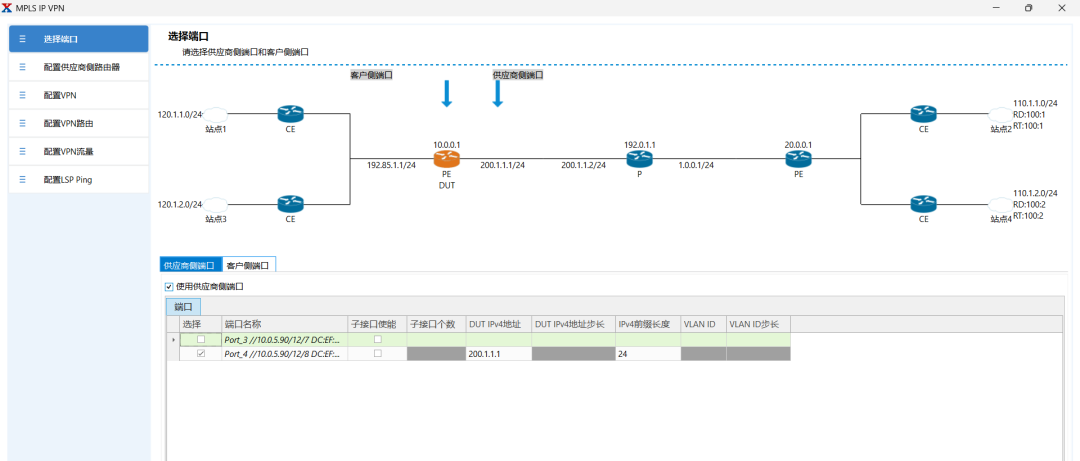

Step-2.分別選擇PE側端口和CE側端口；

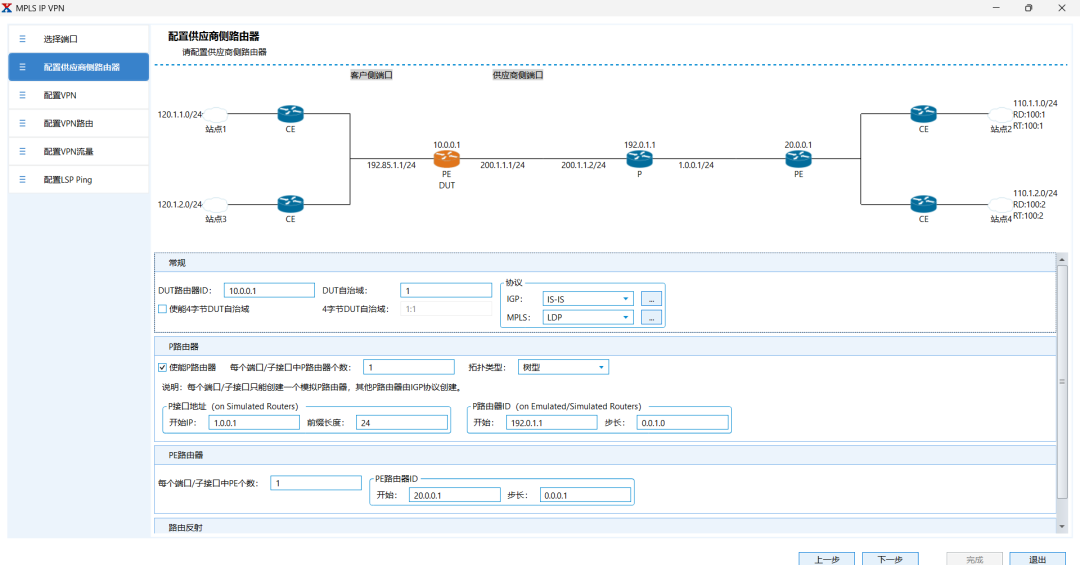

Step-3.配置MPLS IP VPN相關配置，DUT router-id設置為10.0.0.1，IGP選擇ISIS，PE router-id設置為20.0.0.1，且DUT與PE兩端BGP AS都為1；

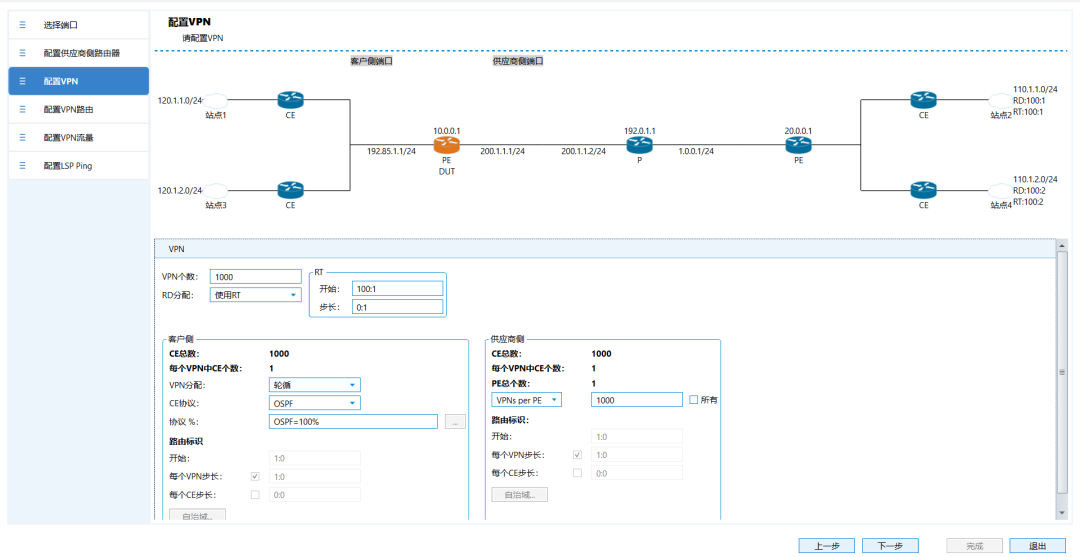

Step-4.配置1000個IP VPN，并設置RD、RT都從100:1開始遞增；

Step-5.設置PE側每VPN通告100條私網路由，即可完成向?qū)В?/P>

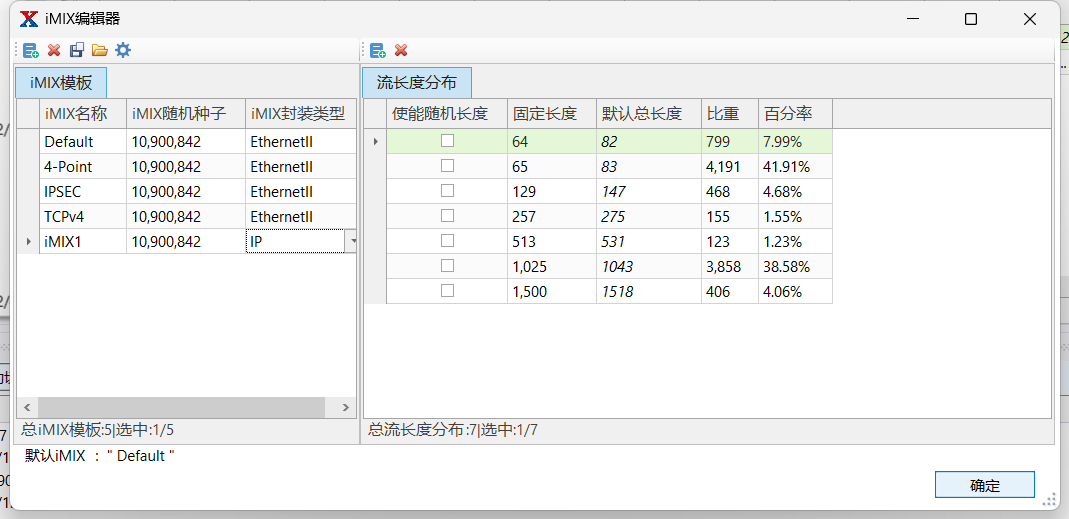

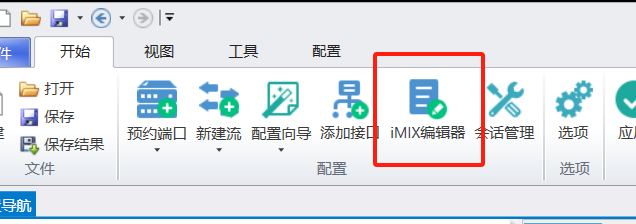

Step-6.進入iMIX編輯器，創建并編輯iMIX模型；

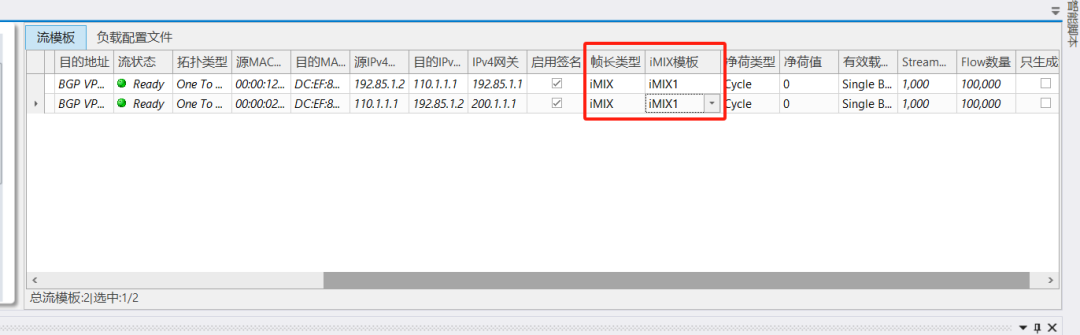

Step-7.在流量中選用iMIX模型；

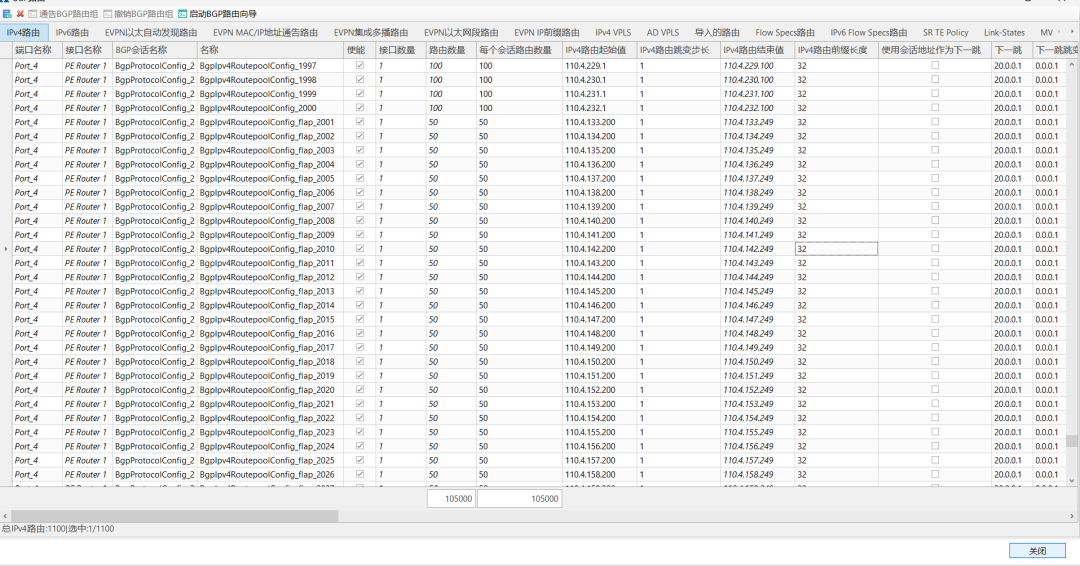

Step-8.在其中100個VPN中增加震蕩路由；

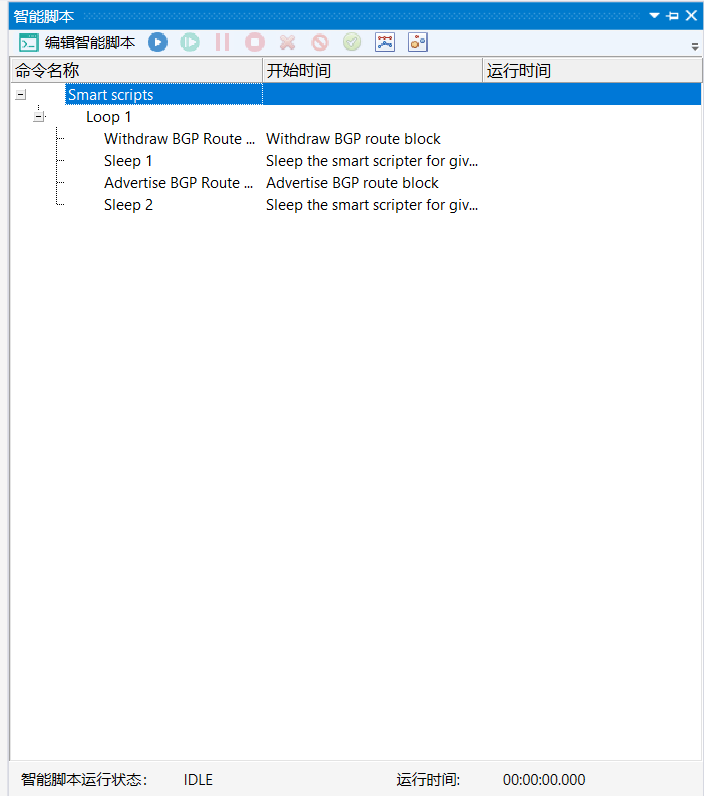

Step-9.配置智能腳本，對震蕩路由循環進行撤銷和通告；

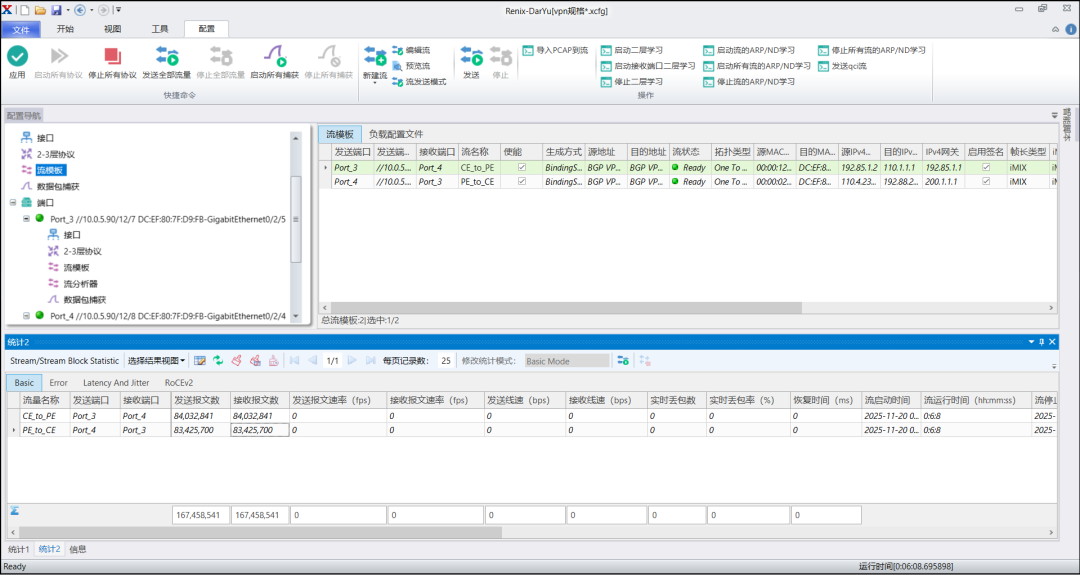

Step-10.檢查測試結果

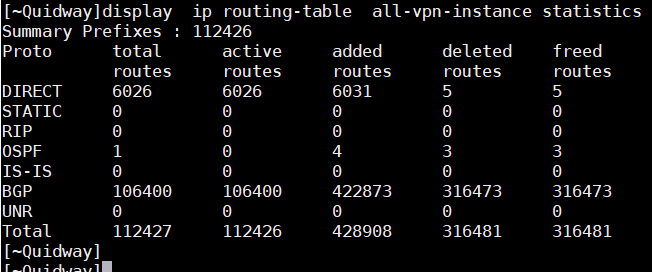

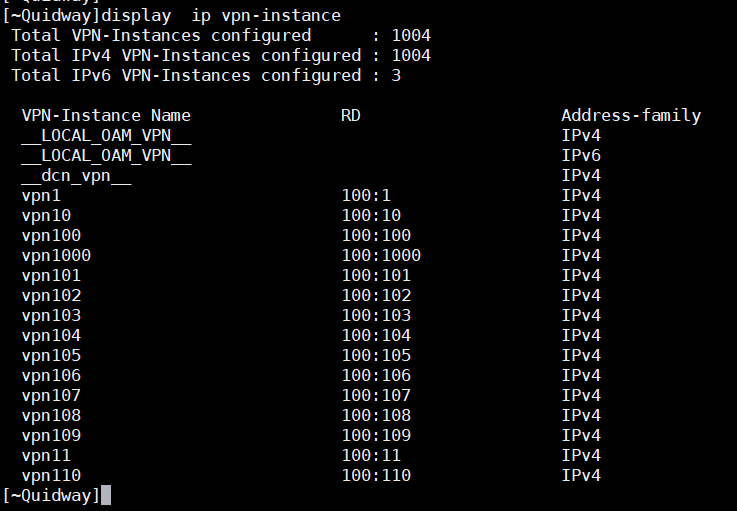

在DUT上檢查，共1000個VPN數量、VPN中通告100條私網路由，VPN路由總數；

最終測試結果：

雙向流量正常不丟包。
