1、行業背景
2020年是5G發展的關鍵年份，是收尾“十三五”,啟航“十四五”的重要一年。中央政治局會議、國務院常務會議、中央政治局常務會等會議和相關文件多次強調“加快5G商用步伐”，充分體現了5G基建對于拉動新基建和經濟增長的重要性和緊迫性。2020年3月，工業和信息化部發布《關于推動5G加快發展的通知》，提出加快5G網絡建設進度，支持加大基站站址資源，加強電力和頻率保障，推進網絡共享和異網漫游，切實保障5G建設的順利進行。截至3月份，已有超過20個省市發布5G相關政策。
作為直屬于國務院國資委的中央企業，又是中國通信技術和信息技術的一流解決方案提供商，中國信息通信科技集團有限公司（簡稱“中國信科集團”）積極參與并推動中國5G的發展。集團具備強大的軟硬件開發能力，擁有4G、5G、云計算等信息技術的研發和產品能力。在5G產品方面，形成宏基站、分布式皮基站和擴展型皮基站等全產品覆蓋，為運營商不同價值的應用需求提供不同的解決方案。
中信科移動公司作為中信科集團子公司，承擔了集團無線通信的重要職能，中信科移動公司的使命是致力于提供最佳的無線通信與信息解決方案和綜合服務，為客戶創造最大價值。2G時代，公司成為國內室內覆蓋的首創者。3G時代，通過數以萬計的網優覆蓋精品工程，成為無線網優的領軍者，4G時代，轉型為無線通信綜合解決方案提供商，5G時代積極布局5G小基站，為運營商提供高性能、低成本的室內覆蓋解決方案。

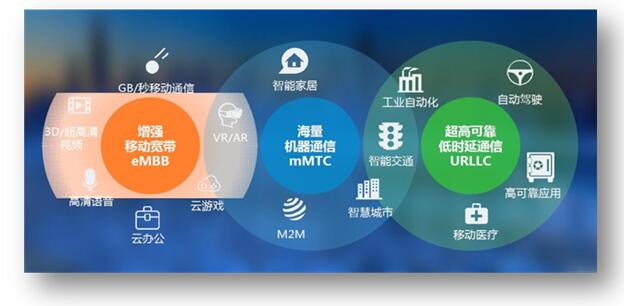

5G所擁有的高速率、大連接、低時延的三大特性，將會使得5G業務大多發生在室內。隨著2020年運營商室內外基站建設的加速，預測5G將有超過80%的流量會發生在室內。未來豐富的室內應用將主要分為兩類場景：一個是傳統公網覆蓋業務，如4K/8K超高清視頻、虛擬現實（VR）和增強現實（AR）等，這些技術將廣泛應用于大型賽事直播、游戲、遠程教育、遠程醫療等領域。一個是“公網專用”的室內覆蓋業務，如絕大多數的5G+工業互聯網應用場景，智慧軌道交通，智能制造等。同時，5G還將廣泛的應用于智能園區，智慧城市和智慧能源等室內外覆蓋兼顧的應用場景。可以說，5G是一個室內覆蓋為王的時代。
（1）數字化和智能化室內覆蓋
相比4G室內覆蓋，5G室內覆蓋具備更全面的數字化管理和智能化運維的特點。隨著5G網絡的建設和2/3G的逐步清頻退網，中國室內無線網絡將具備“4/5G網絡長期共存，NSA與SA網絡中期共存”的特點。
由于2/3G清頻退網以及終端轉向5G SA網絡還需要一個相對長期的過程，在1~2年內，室內無線網絡的復雜性必然會給無線網絡運維帶來困難。同時，5G基于網絡切片技術，進一步為行業客戶提供了確定性網絡和基于服務等級的網絡，以滿足不同行業應用碎片化的特點，但是單純依賴高能耗的宏基站是無法完成服務性網絡的目標。低能耗、靈活的網絡切片管理以及不同服務等級網絡之間的隔離和安全是5G室內覆蓋需要面臨的挑戰。5G小基站具備安裝靈活，能耗低、標準開放接口等特點，是室內覆蓋的首選。而小基站統一網管、人工智能的引入和數字化運維管理工具將是未來小基站發展的三大趨勢。
（2）高性能和低成本的全套行業解決方案
5G賦能萬千行業，中信科移動公司的5G擴展型小基站系統具備“開放式接口，全套安全的行業解決方案、低成本和高性能”四大特點。中信科移動公司5G小基站北向業務接口滿足3GPP標準定義，管理接口滿足運營商統一網管標準接口，具備可開放管理特性。同時，依托中信科集團優勢，可自主提供5G行業核心網、5G MEC、基于切片網絡的分組光傳輸系統、5G小基站系統和5G CPE等各種工業終端，由自主研發產品構建的室內覆蓋網絡可以最大限度地保障系統的安全性、可維護性和靈活可控的端到端網絡切片管理。同時，基于高性能低功耗的5G小基站解決方案，可充分實現低成本和高性能的平衡。
5G作為新基建第一項目，隨著進一步基礎型建設開展，“5G+”將深入到千行百業。中信科移動公司的5G小基站系統不僅僅能完成高性能的室內覆蓋，同時還將開放的能力提供給云端，中信科移動公司的5G小基站系統除了與中信科集團自主知識產權的“楚天云”系統結合，同時也和眾多云系統進行連接，在“智慧園區”、“智慧工廠”等項目中充分體現了“云網結合”的特性，極大降低了行業客戶的建設維護成本。
2、5G小站解決方案
5G擴展型小基站是一種采用數字化技術，通過光纖承載無線信號傳輸和分布的微功率的室內覆蓋方案實現低成本和低功耗的5G蜂窩技術產品。固網寬帶接入到移動核心網，為用戶提供包括傳統蜂窩移動通信基礎業務在內的固定移動融合業務。

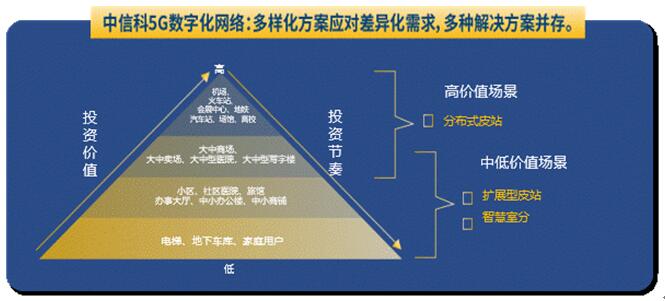

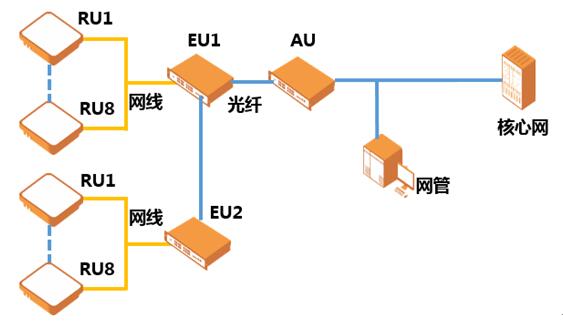

5G擴展型小基站主要由基帶單元BBU、遠端匯聚單元HUB和無線射頻單元RU三部分組成，其中遠端單元設備先通過星形級聯的方式與擴展單元設備連接，擴展單元設備再通過星鏈混合級聯的方式與主機單元設備相連，主機單元設備再與核心網連接。擴展型小基站主要用于室內中低容量場景，滿足不同室內場景的差異化需求，并輔以柔性化容量設計，實現真正的按需部署，是5G數字化室分覆蓋優選方案。
系統組網方面，BBU可以星型鏈接4臺HUB，一個HUB可以支持?jǐn)U展8個RU，在HUB滿足鏈型級聯的情況下，最小系統可以滿足64端RU的無線覆蓋。
系統集成設計方面，HUB和RU采用業界先進的SOC芯片，傳輸接口業界先進的萬兆PHY，通過RJ45和HUB進行數據傳輸，RU采用業界領先的4通道的高集成收發器，實現ARM和FPGA的高集成度，RX最大支持帶寬200M,TX最大支持帶寬600M，可以同時支持4T4R 5G系統或者5G+4G雙模系統。
系統能耗優化方面，利用了氮化鎵自有的高功率、大寬帶優勢，取代LDMOS功放管，同時結合數字預失真技術降低了產品的功耗，整體效率可以提高15%以上。
系統覆蓋方面，RU支持的多種功率等級產品，2TR和4TR系統均支持250mW和500mW兩種產品的規格，單小區可以支持800個激活態用戶，4TR的業務峰值速率可以滿足1.5Gbps，2TR的業務峰值速率可以滿足750Mbp。
3、產品應用
（1）基于5G小站的辦公樓室分覆蓋建設
中信科移動公司的5G小站系統設備在實驗室進行關鍵技術、平臺、端到端業務的驗證，保證滿足吞吐量、時延的指標要求及關鍵功能符合5G的覆蓋的技術指標設計要求。同時在連續覆蓋的小規模外場組網測試環境下，驗證移動性切換及業務速率等空口性能指標。
2020年7月中信科移動聯合重慶電信在重慶完成了基于中信科移動5G小基站 (2TR，500mW) 辦公樓宇室內分布的覆蓋方案驗證，中信科移動5G小基站成功接入商用核心網，完成了上下行峰值流量測試。100M帶寬情況下，在信號較好的區域用戶平均下行速率717Mbps，峰值速率719Mbps，上行平均速率260Mbps，峰值速率285Mbps。
系統設備在完成實驗段測試后，進行系統工程應用定型，為后續開展產品的示范工程建設奠定了工程基礎。
（2）基于5G小站平臺的5G智慧工廠建設
2019年4月，中國移動湖北公司聯合中國信科集團公司在武漢正式啟動了國內首個“5G智慧工廠”項目成立了“5G工業互聯網”聯合創新實驗室，央視新聞聯播等主流媒體進行了報道。通過引入基于5G的工業互聯網的“5G無線+5G邊緣計算+移動云平臺”組網模式，目前已上線的中信科移動生產管理中心、產品交付、高清視頻等一系列具體應用，可以實現設備點對點通信、設備數據上云、橫向多工廠協同、縱向供應鏈互聯，打造設備全生命周期在線管理、運營數據監控與決策、訂單全程追溯的透明交付，基于5G的工業控制互操作在工廠智慧化管理中成為可能，生產效率較改造前提升30%以上。當天同時啟動的5G工業互聯網聯合創新實驗室，將借助信息化技術打通企業各流程，合力深入開展5G應用落地和示范，積極打造工業“智能+”特色，進一步擴大5G無線在工業互聯網的影響力和輻射能力。
4、總結
5G商用網絡2020已正式開啟，宏基站建設已在緊鑼密鼓的進行中，相比宏站來說，小基站的部署靈活、建造簡單，成本低、效率高，小基站不僅可以用于增強室內網絡覆蓋能力，還可以為滿足垂直行業的業務需求，提供更好的服務。
在5G時代，業務場景將更多地從室外轉向室內，室內有賴于小基站的增強覆蓋，實現熱點吸熱和補盲作用的小基站即將大展身手，小基站即將迎來發展機遇。5G小基站的三級架構設計方案，滿足5G新時代網絡和工程的需求，可以為用戶、行業帶來更高性價比的5G覆蓋解決方案和高質量的業務體驗，實現5G的快速發展。
