中國信科集團旗下的宸芯科技有限公司是我國行業通信終端SoC芯片專業領域的龍頭企業，公司聚焦信息通信、集成電路戰略領域，掌握了3G/4G/5G移動通信終端技術、大規模集成電路設計、SDR芯片技術平臺等關鍵技術，為車聯網、無人機、無線安防等行業用戶，提供了專業可靠的通信終端SoC芯片和解決方案，幫助他們?cè)O(shè)計出更有競爭力的終端產品，與他們一起創造新的價值。
CX7100車規級C-V2X模組助力車聯網技術驗證和產業化
作為車聯網C-V2X概念的提出者和標準化的推動者，中國信科集團一直致力于積極推動C-V2X標準發展以及車聯網產業的規�；逃寐涞亍ｅ沸究萍甲鳛榧瘓F(tuán)中唯一具備移動通信和超大規模SoC設計能力的公司，擁有C-V2X核心技術成果，憑借深耕多年的芯片設計技術優勢，將車聯網市場作為重要戰略方向之一，全程參與車聯網產業發展。

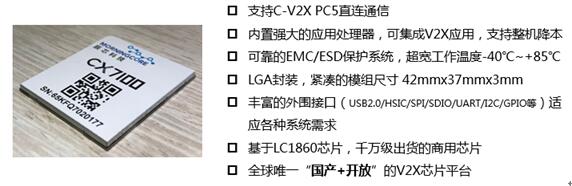

宸芯科技最新推出了車規級C-V2X模組產品CX7100，該模組支持3GPP R14 LTE-V版本特性，擁有性能強勁的AP處理器，可支持客戶將V2X安全應用軟件集成到CX7100模塊，極大地降低了客戶開發的復雜度和產品成本。同時CX7100模塊提供的硬件接口非常豐富，包括USB2.0、3路SPI、SDIO、3路UART、I2C等，能夠適應客戶的各種系統開發需求。該模組產品凝聚了中國信科集團在無線通信協議與標準領域的長期積累與產業經驗，一經面世就獲得了市場與眾多客戶的高度認可。
2019年10月，作為V2X終端芯片與模組的提供商之一，宸芯科技攜手大唐移動和星云互聯等企業，實現了國內首次“跨芯片模組、跨終端、跨整車、跨安全平臺”C-V2X應用展示。車聯網芯片與CX7100模組在V2X“四跨”活動中成功演示，標志著宸芯科技在車聯網產品C-V2X方向的應用部署以及同車聯網上下游企業的合作再進一步。

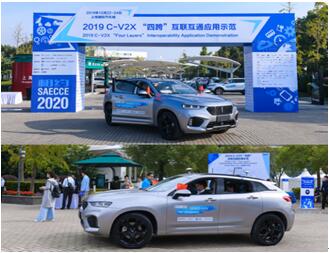

圖為 CX7100模組驚艷亮相2019年C-V2X“四跨”互聯互通應用示范活動
CX7100模組還廣泛應用于各大示范區，包括廈門5G車聯網BRT示范應用項目、杭州蕭山5G智能網聯公交車示范應用項目和河北滄州百度Apollo自動駕駛與車路協同項目等。

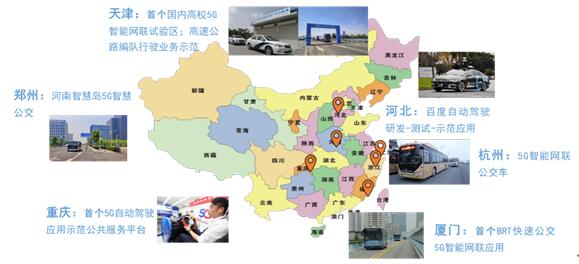

圖為 CX7100模組廣泛應用于各大示范區
2020年10月宸芯科技還將攜手星云互聯、千方科技、大唐移動、現代摩比斯、中國聯通、星河亮點等公司繼續參加C-V2X“新四跨”暨大規模先導應用示范活動，探索大規模通信單元背景下C-V2X的功能和性能，面向公眾演示多樣化的C-V2X功能和服務。
CX6672圖數傳模塊為新一代無人機數據鏈賦能
無人機數據鏈?zhǔn)菬o(wú)人機系統的重要組成部分，是飛行器與地面系統聯系的紐帶。無人機數據鏈按照傳輸方向可以分為：上行鏈路和下行鏈路。上行鏈路主要完成地面站到無人機遙控指令的發送和接收，下行鏈路主要完成無人機到地面站的遙測數據（飛行控制）以及視頻圖像（圖傳）的發送和接收，并根據定位信息的傳輸利用上下行鏈路進行測距，數據鏈性能直接影響到無人機性能的優劣。按照時間及功能劃分，無人機數據鏈分為3個階段：
第一階段：數傳，主要用于飛控和地面站之間的數據傳輸,主要目的是調整參數、遙測數據、遠程監控,而且可以在飛行過程中調整參數，傳回飛控的飛行數據，無法傳輸大容量數據。
第二階段：圖傳，用于滿足航拍、維護、測量、測繪和監測等任務的高分辨率圖像/視頻實時傳輸?shù)男枨�，無人機需要搭載能夠?qū)崿F(xiàn)無線圖像傳輸?shù)臒o(wú)線通信模塊。這個階段圖傳主要采用兩種技術：WiFi圖傳、COFDM電臺圖傳。WiFi圖傳具有成本低、體積較小等特點，在消費類無人機中很快得到普及；但WiFi技術是針對室內靜止近距離設計，其傳輸距離只有幾百米，無法遠距離傳輸；并且WiFi載波偵聽的機制決定了其無法可靠的多機組網使用。COFDM電臺沿用DVB廣播相關技術，具有較高的頻譜效率，傳輸距離較遠，可應用在遠距離傳輸?shù)男袠I(yè)無人機中。但COFDM電臺一般采用單向廣播傳輸，無法組網使用，且成本非常高，目前逐步被具有組網能力的LTE圖傳方式取代。
第三階段：數圖傳一體、多機組網。傳統的數傳、圖傳都是分別采用獨立的模塊，占用體積、功耗較大。新的數據鏈路圖數傳一體，寬窄帶共用無線鏈路，上下行雙向傳輸，提高了頻譜使用效率。單一模塊支持串口、網口、USB、HDMI等多種接口；串口用于數傳，網口、USB口、HDMI口用于圖傳。隨著電力線巡檢、高速公路巡查、邊境巡查、測繪、防火等行業應用的快速推廣，單控單機模式已經無法滿足要求，在雙向組網基礎上，要求多機、多站組網。
基于上述無人機場景應用要求，宸芯科技推出了CX6672圖數傳模塊。該模塊基于宸芯科技SDR芯片平臺，支持點對點、點對多點星型組網寬帶數據傳輸。該模塊基于LTE無線通信標準，采用OFDM（Orthogonal Frequency Division Multiplexing）和MIMO（Multi-Input & Multi-Output，）等關鍵技術，可以應用不同的調制編碼方式適應不同的信道變化，獲得最大的傳輸效率。
CX6672 圖數傳模塊

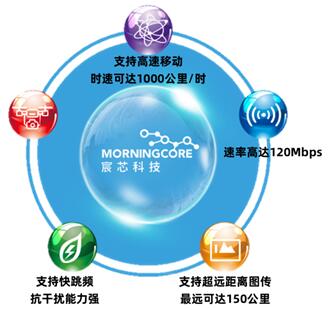

產品特性：
● 雙向120Mbps傳輸帶寬
● 64節點在線業務并發；支持1站多機、1機多站解決方案；
● 支持多種帶寬分配（20MHz、10Mhz、5MHz、3Mhz、1.4Mhz等）
● 支持20對以上飛機共存策略，避免自干擾
● 支持高速移動，最高可達1000km/h
● 傳輸距離遠，最遠150km
● 支持5.8GHz、2.4GHz、1.8GHz、1.4GHz、800MHz、500MHz等頻段，支持頻段定制
● 支持選頻、跳頻功能
● 支持QPSK/16QAM/64QAM調制方式
● 支持超低鏈路傳輸時延<10ms；
● 支持QoS機制保證無線傳輸業務質量，安全可靠性高
典型應用方案：高速功能自動巡檢系統
高速公路沿線部署多個地面基站，各地面基站與監控中心通過光纖相連。無人機沿高速公路巡檢，到達某一基站無線覆蓋區域時，巡檢視頻圖像通過該基站回傳到指揮中心；無人機飛到其他基站覆蓋區域時自動無縫切換傳輸路徑，切換過程中數據不丟失。

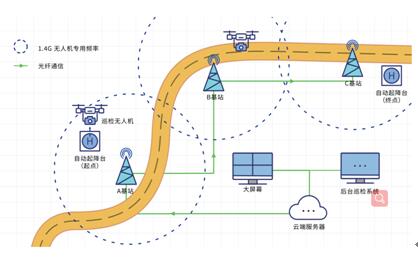

地空數字化航線拓?fù)鋱D

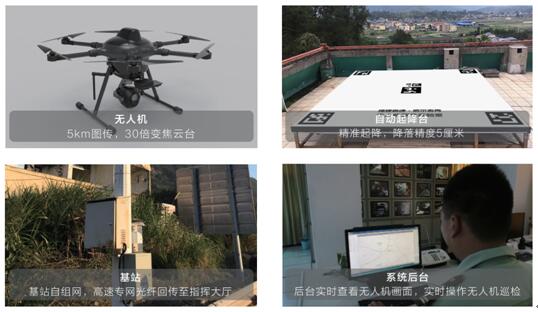

主要設備
后臺監控
該系統結合高速公路的業務場景，實現無人機巡檢自動化、云平臺遠程控制、圖像實時傳輸、巡查目標自動識別等功能，有效提升高速公路日常工作的效率，推動“智慧高速、綠色高速、平安高速”的建設發展。
CX5600安防無線傳輸系統解決長期困擾安防行業的問題
CX5600安防無線傳輸系統是宸芯科技點對多點寬帶接入及數據傳輸產品系列的代表之一。該系統包含無線終端CX5600-T00、無線微基站CX5600-N00、及無線網絡設備管理平臺CX-WEMP。
該系統不依賴于運營商基站，采用OFDM（Orthogonal Frequency Division Multiplexing，正交頻分復用）和MIMO（Multi-Input & Multi-Output，多輸入多輸出）等關鍵技術。該技術支持多種帶寬分配：3 MHz、5 MHz、10MHz、20MHz等，扁平化系統架構設計，有效減少系統的延時，提高系統傳輸能力，具備傳輸距離遠、數據吞吐量大、抗干擾性強的這些特點。

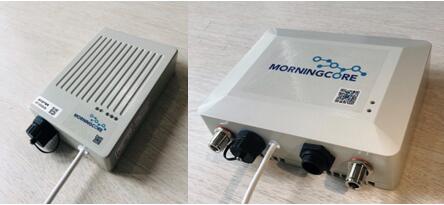

無線終端CX5600-T00無線微基站CX5600-N00
CX5600系列的特性：
• 無線技術：LTE-OFDM
• 無線頻段：5.8G/2.4G/1.4G/800M（可定制）
• 拓?fù)浣Y(jié)構：星狀/網狀
• 終端容量：16節點/32節點
• 傳輸距離：5KM/15KM
• 設備接口：網口/串口
• 電源供電：DC12V/POE
• 外殼設計：金屬/三防
• 防護等級：防雷/防浪涌
• 功耗：MAX 5W（終端）/8W（微基站）
CX5600系列的優勢：
• 可降低有線施工成本1/2
• 可降低運營維護成本1/2
• 可縮短項目施工周期4/5
• 可降低運營商服務費4/5
• 數據流量費0元
• 可快速布防布控
• 7*24小時不間斷穩定工作

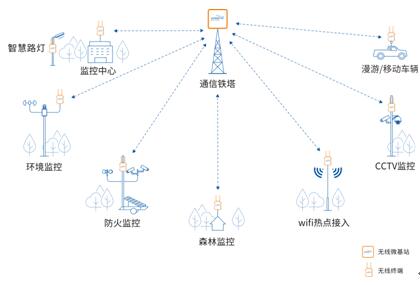

CX5600安防無線傳輸系統是針對于戶外特種安防監控的無線視頻和數據傳輸設備，采用宸芯先進的無線信號處理技術，同時，符合戶外場景的需求，具有IP65的防護等級（IP65指防塵等級為6級,即完全防止粉塵進入；防水等級為5級，即任何角度低壓噴射無影響），該系列專為室外的應用場景設計，可廣泛應用于如礦山監控、碼頭監控、森林監控、環境監控、電力監控等行業。

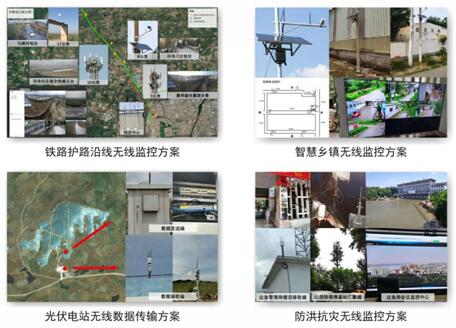

在CX5600系列產品的基礎上，宸芯還研發了配合太陽能供電系統的完整解決方案——無線太陽能監控方案，同時解決了供電及傳輸兩大問題，而且方便布控，適用于需要臨時搭建監控系統的場地和場景中，解決了施工成本高、快速部署等問題。
目前該套完整解決方案，已經在鐵路沿線、智慧鄉鎮、防洪抗災、光伏電站等場景得到實地應用。
